Night Vision – så fungerar tekniken

Night Vision – så fungerar tekniken

Trafiksäkerhet

Tänk att kunna upptäcka en människa eller ett djur på vägen 300 meter framför bilen i kompakt mörker. Det är möjligt med Night Vision, ett säkerhetssystem som via infraröd teknik gör att bilen ”ser” vad som händer långt utanför strålkastarnas räckvidd.

Dagens bilar är mer eller mindre fullmatade med säkerhetsfunktioner som skyddar de åkande om en kollision skulle inträffa. Saker som krockkuddar, avancerade karosstrukturer och bältesförsträckare är standard på så gott som alla modeller som säljs på den svenska marknaden, även de allra billigaste.

De moderna bilarna är också utrustade med aktiva system som hjälper föraren att undvika olyckor, typ ABS-bromsar och sladdhämmare. Gemensamt för samtliga dessa säkerhetssystem är att de är knutna till den egna bilen.

Den stora skillnaden mellan den första och andra generationens moderna säkerhetssystem är att de nya systemen går utanför den egna bilen och börjar sikta in sig på den omgivande miljön.

Med hjälp av radar och kameror analyseras områdena framför och bakom bilen. Sofis-tikerade datorprogram varnar och hjälper föraren så att en kritisk situation inte ska behöva sluta i en kollision. Ett av de mer spektakulära nya systemen är Night Vision, som hjälper föraren att se föremål långt framför bilen även i kompakt mörker.

Under normal mörkerkörning med tänt halvljus ser föraren föremål på höger sida när de är cirka 60 meter från bilen. På den vänstra sidan är siktsträckan bara 40 meter, eftersom ljuset är asymmetriskt.


Det är avstånd som är alldeles för korta för att en kollision ska kunna undvikas om bilen rullar med en hastighet på 70 km/tim och däröver. Helljuset förbättrar visserligen sikten, men används i praktiken ytterst sällan på större vägar.

Alla nattsiktssystem baseras på en infraröd kamera som fångar in den infraröda strålning, eller enklare uttryckt värmestrålning, som det mänskliga ögat inte kan uppfatta. Tekniken bygger på att föremål över den absoluta nollpunkten (minus 273,15 grader) avger värme, även mycket kalla föremål som exempelvis en iskub.

Upp till 300 meter
I dagens läge finns ett antal biltillverkare, företrädesvis i premiumsegmentet, som erbjuder sina kunder olika typer av nattsiktssystem. Vi har tittat närmare på det som kommer som tillval i Audis nya A6-modell.

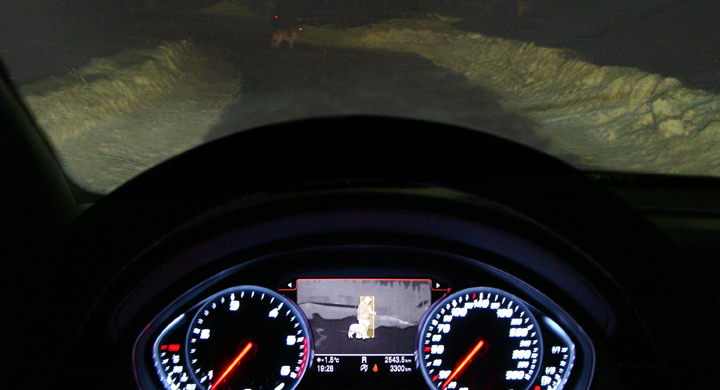

Det fullständiga namnet på Audis system är Night Vision Assistant with Pedestrian Highlighting and Collision Warning. Det består av en infraröd kamera placerad i bilens grill, två separata specialprocessorer, en girsensor, en rattvinkelsensor, en hastighetsrelaterad sensor och en bildskärm som sitter mellan hastighetsmätaren och varvräknaren.

I systemet ingår även en så kallad head up-display, eller vindrutedisplay, som föraren kan aktivera manuellt och som projicerar upp bilder och varningar i rutan framför föraren. Det är den infraröda kameran som är hjärtat i systemet. Den skyddas av en glasskiva som värms upp om yttertemperaturen är för låg och har även ett särskilt spolarmunstycke som rengör den samtidigt med vindrutespolningen.

Kameran upptäcker alla värmeavgivande föremål som finns framför bilen på upp till 300 meters avstånd och i en vinkel av 24 grader. Det innebär att den täcker ett område som ligger cirka 50 meter vid sidan av vägkanterna.

Den avancerade optiken samlar in den inkommande infraröda strålningen och skickar den vidare till den till en inbyggd detektor. Denna typ av detektorer kommer ursprungligen från militären, men har anpassats till bilens kommunikationssystem.

Bildstorleken är på 320 x 240 pixlar och bilden är i svart/vitt. Varma föremål är ljusa på bilden och kalla är mörkare. Detektorn omvandlar bilden till en proportionell elektrisk signal som förstärks och skickas till den första av två digitala signalprocessorer (DSP).

Den första processorn kan liknas vid en bildbehandlingsdator som använder olika parametrar för att tydliggöra och särskilja föremålen, så att den andra datorns processor kan identifiera eventuella personer som finns i bilden.

Den andra processorn delar upp bilden i två lager där personerna separeras från bilden i övrigt. Därefter bestäms deras exakta position och hur de rör sig i förhållande till bilen. Alla människor inom området markeras därefter i färg.

Finns det risk för en kollision med någon av dem visas personsymbolen i rött på bildskärmen samtidigt som föraren varnas via en ljudsignal. Personer som finns utanför det farliga området markeras med gul färg. Denna funktion är Audi ensam om på marknaden.

Inte närmare än 15 meter
Personidentiferingen stängs av om dagsljuset är för starkt eller om yttertemperaturen överstiger +28 grader. Då är skillnaden mellan luften och människans kroppstemperatur för liten och systemet kan misstolka den inkommande värmestrålningen. Personidentifieringen aktiveras igen när temperaturen har sjunkit till +25 grader.

– Personer som är närmare än 15 meter från bilen faller också utanför ramen för personidentifieringen. De markeras inte på skärmen och föraren varnas inte heller med ljudsignaler, förklarar Andreas Lundberg som är produktchef på Audi i Sverige.

Varför inte!?
– Ja, jag vet inte riktigt. Men sannolikt har Audi tänkt att man inte överhuvudtaget inte ska köra bil om man inte ser folk som befinner sig 15 meter framför bilen, svarar Andreas Lund-
berg.
